Una placa de inducción con cuatro conductores no se conecta “por intuición” ni solo mirando colores. Lo importante es identificar el esquema que admite el aparato, comprobar qué ofrece la vivienda y ajustar la protección de la línea para que la instalación funcione con seguridad y sin sobrecargas.
En este artículo voy a explicarte cómo leer ese cableado, qué revisar antes de tocar la regleta y cuáles son los errores que más averías provocan en una cocina reformada. También te diré cuándo la instalación de casa manda más que la propia placa, algo especialmente relevante si va integrada en una encimera de piedra natural.Lo esencial para conectar una placa de cuatro cables sin improvisar
- Cuatro cables no significan una única conexión posible: el esquema depende del modelo y de la alimentación de la vivienda.
- La placa de características y el diagrama de bornes mandan más que el color del cable.
- En España, el circuito de cocina y horno suele dimensionarse con 25 A y 6 mm² como referencia doméstica.
- Si el fabricante pide 32 A, 4 mm² o una configuración 2N~/3N~, no conviene forzar una línea pensada para otra cosa.
- La tierra, los puentes y el apriete de bornes son puntos críticos; un error ahí se nota rápido.

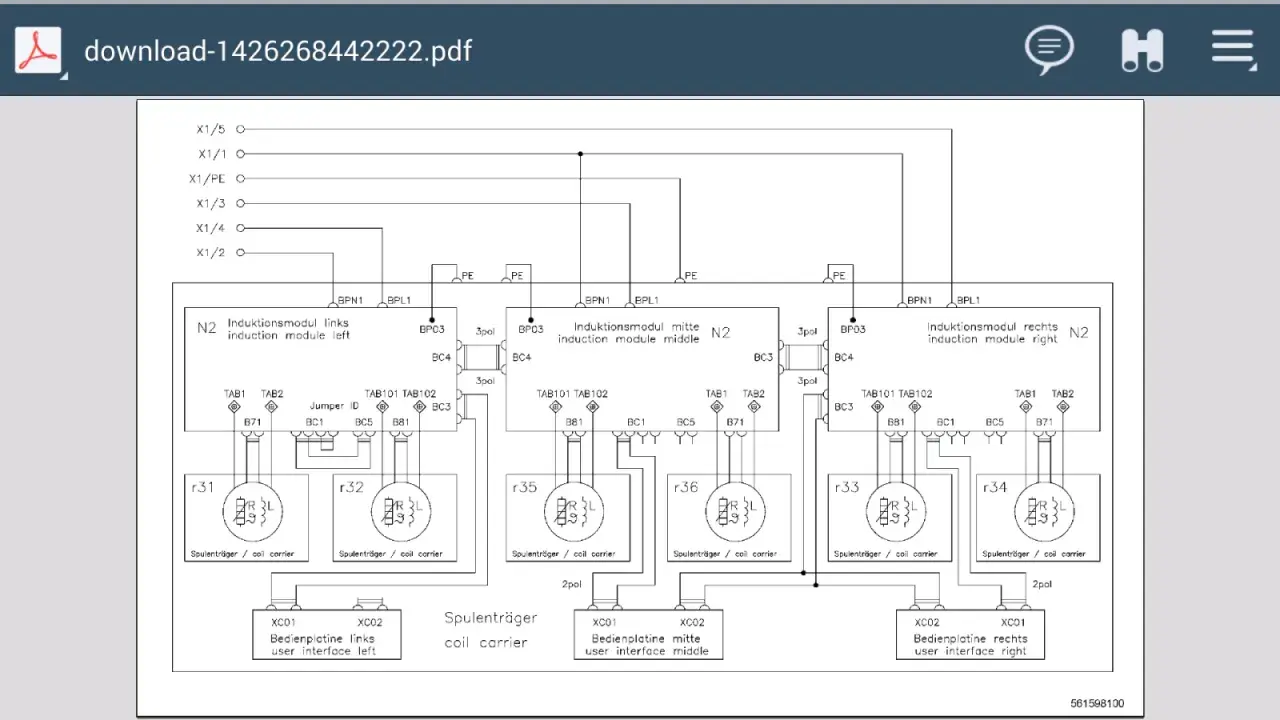

Qué significa realmente una placa con cuatro cables
En la práctica, una placa de inducción con cuatro conductores suele llevar tierra, neutro y dos líneas activas, o bien dos conductores de alimentación que el fabricante prevé repartir según el esquema elegido. Eso no significa que tengas que inventar una conexión especial; significa que el aparato está preparado para más de una configuración y solo una encaja con tu instalación.
Yo no me fiaría nunca del color como único criterio. En muchos modelos, el marrón y el negro se usan como líneas activas, mientras que el azul y el gris pueden actuar como neutros separados o como parte de una conexión bifásica. El verde y amarillo, como siempre, corresponde a tierra. Si el manual no dice claramente qué hacer con cada conductor, no hay atajo bueno.
Los manuales de fabricantes como Bosch o Gorenje repiten una idea sencilla: hay que seguir el esquema exacto de la base del aparato. En una placa bien diseñada, el diagrama no está para decorar; está para evitar una conexión que funcione “medio bien” y termine dando problemas después.
La pista está en la placa de características
Antes de pensar en puentes o bornes, yo miraría la tensión nominal y la potencia de conexión. Si ves 220-240 V, 230 V~ o una combinación 380-415 V 2N~, ya sabes si el aparato espera una alimentación monofásica, bifásica o trifásica. Esa línea manda más que cualquier tutorial genérico.
Cuando el dato de potencia sube, la exigencia también sube. Una placa pequeña y una de 90 cm no se comportan igual: muchas domésticas se mueven entre unos 4,6 kW y 7,4 kW, y eso cambia bastante la conversación sobre cable, protección y uso real.
Los colores orientan, pero no mandan
El color ayuda, sí, pero no basta. Una distribución frecuente es marrón y negro para las líneas activas, azul para neutro, gris como segundo neutro o segunda línea según el modelo, y verde/amarillo para tierra. El error clásico es unir lo que “parece lógico” sin comprobar si el fabricante quiere dos neutros, un neutro común o dos fases diferenciadas.
Si te queda una duda mínima al ver la regleta, ya tienes la respuesta: no improvises. En electricidad doméstica, la duda no se despeja con suposiciones, se despeja con el esquema correcto.
Con esa idea clara, el siguiente paso es revisar qué exige exactamente tu placa y qué permite la instalación antes de tocar un solo borne.
Qué revisar antes de tocar la regleta
Yo siempre hago cuatro comprobaciones antes de conectar una placa de este tipo. No llevan mucho tiempo y evitan la mayoría de errores que luego obligan a desmontar media cocina.
| Dato | Dónde lo miro | Por qué importa |
|---|---|---|
| Tensión y potencia | Placa de características | Determina si la placa trabaja a 230 V, 2N~ o 3N~ y si la línea se queda corta |
| Esquema de bornes | Tapa inferior o manual | Indica puentes, neutros separados y orden real de conexión |
| Sección del cable | Instalación existente | Evita sobrecalentamientos y caídas de tensión |
| Protección en cuadro | Magnetotérmico y diferencial | La placa debe quedar protegida según su demanda real |
Como referencia doméstica en España, la guía técnica del Ministerio de Industria sitúa el circuito C3 de cocina y horno en 25 A y 6 mm². Eso sirve como base muy útil para una vivienda estándar, pero no sustituye al manual del modelo concreto: si la placa pide 32 A, 4 mm² o una alimentación distinta, el criterio correcto es adaptarse al aparato y a la instalación, no al revés.
Si la placa va sobre una encimera de granito o mármol, yo añadiría una revisión más: que el hueco, el pasacables y el sellado no dejen el cable rozando con aristas o con una zona que caliente en exceso. La parte eléctrica y la parte de la encimera se estorban más de lo que parece cuando la obra se deja a medias.
Con esos datos en la mano, ya tiene sentido pasar al cableado concreto y no al revés.
Cómo se realiza la conexión correcta en cada caso
La conexión buena no la decide el hábito, la decide el esquema que trae la placa. Cuando una manguera trae cuatro conductores, yo parto siempre de la misma pregunta: ¿el aparato está pensado para monofásica, bifásica o trifásica?
Si tu placa trabaja a 230 V monofásicos
Este es el escenario más habitual en viviendas españolas. Aquí la placa recibe una fase, un neutro y tierra, y los puentes solo aparecen donde el fabricante los dibuja. Si el aparato trae cuatro conductores internos, el propio esquema puede pedir que dos bornes se unan para simular una única fase o un único neutro común.
Lo importante es no mezclar un puente “porque sí” con una conexión que el manual no contempla. Un borne unido donde no toca puede dejar la electrónica mal alimentada o provocar que la placa limite potencia, salte el automático o marque fallo de tensión.
Si el modelo admite 2N~
En este caso el aparato está preparado para dos líneas activas y un neutro común, o para dos líneas y dos neutros, según el diseño. No es una conexión “mejor” por sistema; es una forma distinta de repartir la carga interna. Algunas placas modernas lo usan precisamente para balancear mejor la demanda cuando la instalación lo permite.
Si tu vivienda no ofrece ese suministro, no se fuerza. Se adapta la configuración solo si el manual lo permite y si la instalación puede asumirla sin inventos. Aquí no hay premio por complicarse.
Lee también: Solar térmica en casa - cuándo compensa y cuánto ahorra
Si la vivienda es trifásica
Solo tiene sentido usar este esquema si la instalación real lo permite y el fabricante lo contempla. En una vivienda estándar de España no suele ser la opción habitual, así que no conviene convertir una conexión sencilla en una interpretación libre del esquema.
La regla práctica que yo sigo es muy simple: los puentes solo van donde lo indica el fabricante, nunca donde parece que “deberían ir”.
- Corta la corriente y verifica ausencia de tensión antes de abrir nada.
- Abre la caja de conexiones y localiza el esquema impreso o el del manual.
- Identifica L, N y PE según la configuración que corresponda.
- Coloca puentes y aprieta bornes solo en los puntos previstos por el fabricante.
- Guía el cable sin tensión, sin doblarlo contra aristas y sin acercarlo a zonas calientes.
Cuando la conexión queda bien resuelta, los problemas reales suelen venir después, por descuidos de montaje y no por el dibujo en sí.
Los fallos que más averías causan en una cocina
En reforma de cocina veo siempre los mismos errores, y casi todos son evitables. El primero es confiar en el color del cable como si fuera una ley universal. El segundo es dejar cobre suelto dentro del borne o apretar poco el tornillo. El tercero, muy común, es usar una línea que ya iba justa para otros consumos y luego pedirle a la placa que trabaje a plena potencia.
- Confundir neutro y tierra: puede dejar la placa inestable o directamente dañarla.
- Olvidar los puentes o ponerlos mal: el aparato recibe una alimentación distinta de la prevista.
- Usar una sección insuficiente: el cable se calienta y la instalación envejece mal.
- Compartir línea con demasiados aparatos: horno, lavavajillas o termo pueden hacer saltar la protección.
- Dejar el cable pegado a zonas calientes: la funda se degrada antes de tiempo.
Si la placa va sobre horno, el margen de error es todavía menor. El cable no debe quedar aplastado ni rozar con partes calientes, y la ventilación del conjunto tiene que quedar libre. Un aparato bien montado pero mal ventilado acaba fallando igual.
También me fijo mucho en el hueco de la encimera. En una encimera de piedra natural, un corte limpio y un sellado correcto no son solo una cuestión estética: ayudan a que el cable no sufra y a que la placa quede asentada sin tensiones raras. Una buena reforma no se nota por lo que se ve, sino por lo que no vuelve a dar guerra.
Y si la instalación antigua ya va justa, ninguna buena regleta compensa una línea insuficiente.
Cuándo la instalación de la casa manda más que la placa
Hay ocasiones en las que la placa está bien diseñada, pero la vivienda no está preparada para ella. Eso pasa bastante en reformas donde se cambia una vitro antigua por una inducción más potente sin revisar el circuito completo. Yo ahí no me la jugaría: una placa de 4,6 kW no exige lo mismo que otra de más de 7 kW, y una línea compartida no responde igual que un circuito dedicado.
Según la guía técnica del Ministerio de Industria, el circuito C3 de cocina y horno se mueve en 25 A y 6 mm². Esa referencia cubre muchas viviendas, pero no todas las placas encajan sin más. Si el fabricante pide 32 A o si el modelo está en la parte alta de potencia, conviene revisar el cuadro y el trazado antes de cerrar la obra.
| Síntoma | Qué suele indicar | Qué haría yo |
|---|---|---|
| Salta el automático al usar boost | Línea justa, protección insuficiente o apriete deficiente | Revisar carga, sección y bornes |
| La placa enciende pero limita potencia | Modo de limitación activo o suministro incompatible | Comprobar configuración y manual |
| Aparece error de tensión | Esquema o alimentación incorrectos | Verificar conexión desde cero |
| Se nota calor anómalo en el cable | Sección insuficiente o borne mal apretado | Parar y corregir la instalación |
Si además hay disparos frecuentes del diferencial y el técnico confirma que no hay fallos de aislamiento, la guía técnica también contempla separar el C3 y protegerlo de forma más adecuada. En la práctica, eso suele arreglar instalaciones que estaban funcionando “al límite” desde hace años.
Antes de cerrar el mueble, todavía me queda una última comprobación que ahorra muchas incidencias.
Lo que yo revisaría antes de cerrar el mueble
Si la conexión ya está hecha, no me iría sin repasar una lista corta. Son detalles pequeños, pero son los que marcan la diferencia entre una instalación limpia y una avería futura.
- Que la placa de características coincida con la alimentación real de la vivienda.
- Que no haya cobre visible fuera de los bornes.
- Que los puentes estén solo donde el esquema los pide.
- Que el cable no toque aristas, ventiladores ni zonas calientes.
- Que la ventilación del mueble quede abierta y no aplastada por el cajón o el horno.
- Que el circuito quede protegido con el calibre correcto.
Si todo eso encaja, la placa debería trabajar con estabilidad y sin castigar la instalación. Y si algo no cuadra, yo pararía ahí mismo: una revisión a tiempo sale mucho mejor que cambiar una electrónica dañada, rehacer la conexión o levantar otra vez una encimera de piedra natural.
