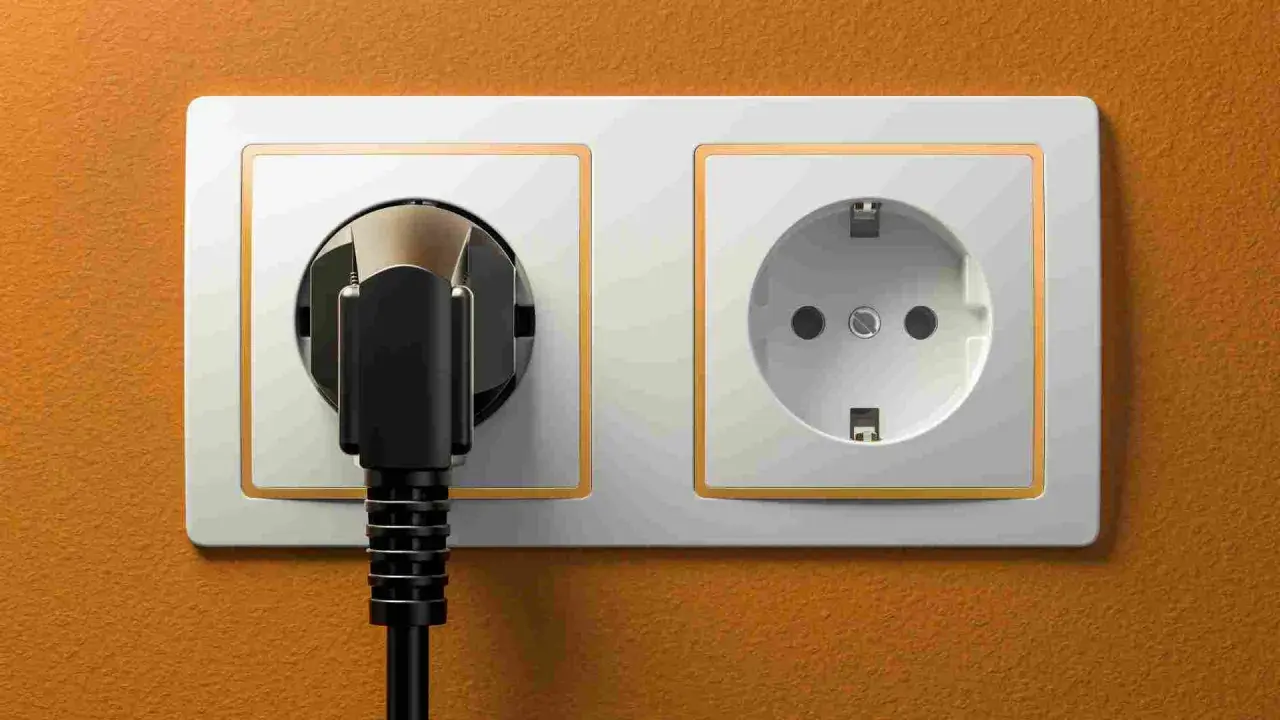

Un cable con enchufe parece una pieza simple, pero en realidad combina varios elementos con funciones distintas: transportar la corriente, separar los conductores, protegerlos del roce y evitar que un tirón arruine la conexión. Entender esa estructura ayuda a elegir mejor el recambio, reconocer un montaje correcto y detectar fallos antes de que se conviertan en un problema en casa. En instalaciones domésticas, esos detalles importan más de lo que parece cuando hay diferentes potencias, aparatos con tierra y mucho uso diario.
Lo esencial que conviene tener claro antes de tocar un cable
- La clavija es solo una parte del conjunto; el alivio de tensión es igual de importante para la seguridad.
- En España, lo habitual en vivienda es la clavija tipo F o Schuko, con toma de tierra.
- Los colores ayudan a leer la función de cada conductor: tierra, neutro y fase.
- Si el cable calienta, se pela o se mueve dentro de la clavija, toca revisarlo o sustituirlo.
- La sección del cable debe ir acorde con la potencia y el uso real del aparato.
- En aparatos de clase I, la tierra no es un adorno: es una protección.

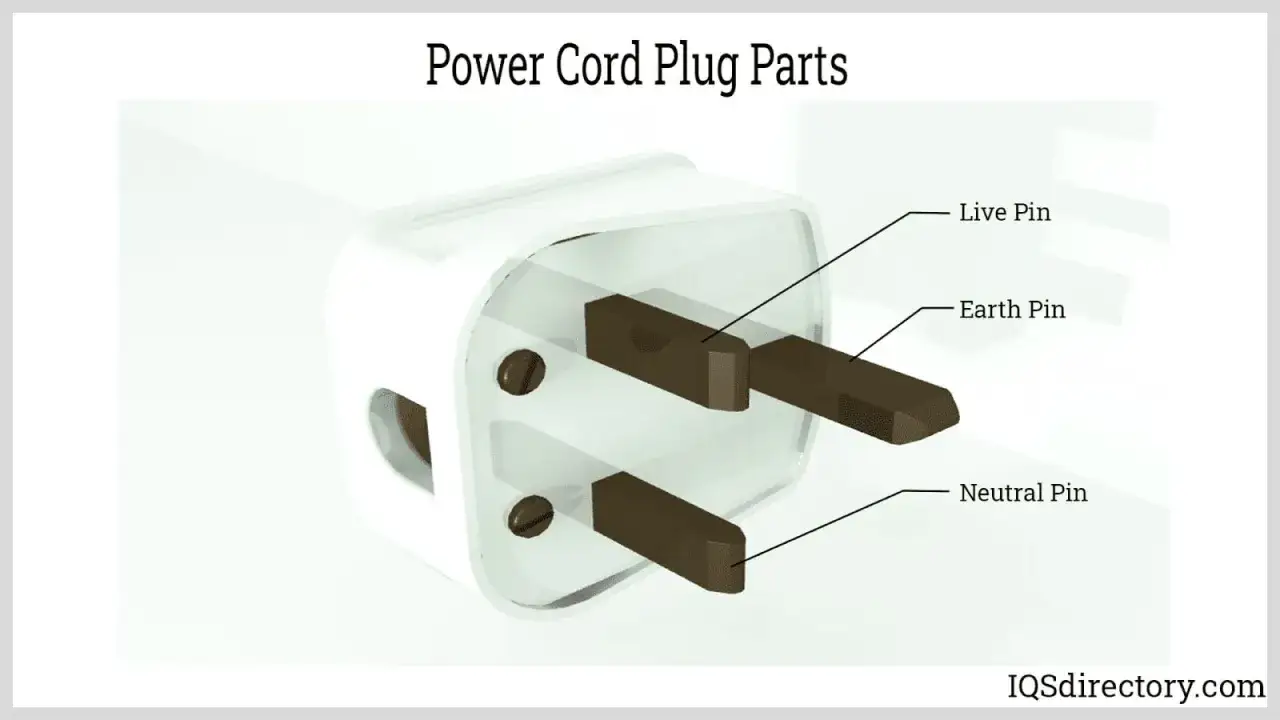

Las piezas que forman el conjunto
Yo suelo separar este conjunto en dos niveles: la parte visible, que es la clavija, y lo que no se ve, que es el cable flexible con sus conductores internos. La IEC describe la clavija tipo F, la habitual en España, con dos pines redondos y contactos de tierra laterales; no es un detalle menor, porque ahí se decide cómo entra la corriente y cómo se evacúa un fallo.
| Parte | Qué hace | Qué suele fallar primero |
|---|---|---|
| Clavija | Es el extremo que se inserta en la toma y cierra el circuito | Holgura, grietas, sobrecalentamiento o patillas deformadas |
| Pines o patillas | Hacen el contacto eléctrico con la base | Oxidación, mala presión o deformación por uso |
| Cuerpo aislante | Aísla las partes activas y protege al usuario | Roturas, ennegrecimiento o plástico reblandecido |
| Bornes internos | Sujetan los conductores de fase, neutro y tierra | Aflojamiento por vibración o por un montaje pobre |
| Conductores internos | Llevan la corriente desde la red hasta el aparato | Cortes, pelado o fatiga por doblado repetido |
| Aislamiento individual | Separa cada hilo para evitar contactos entre sí | Fisuras, endurecimiento o quemaduras |
| Cubierta exterior | Protege el conjunto frente a roce y tirones | Desgaste en la salida de la clavija o cortes visibles |
| Prensacables | Fija el cable para que el esfuerzo mecánico no llegue a los bornes | Pérdida de sujeción o montaje insuficiente |
| Toma de tierra | Deriva fugas y mejora la seguridad de la instalación | Conexión ausente, floja o mal colocada |
Cómo identificar las partes de un cable con enchufe en España
En una vivienda española, yo me fijo primero en tres cosas: el tipo de clavija, el número de conductores y el color de cada hilo. Si esa lectura es clara, ya sabes mucho sobre lo que tienes delante antes de desmontar nada.
| Elemento | Cómo lo reconoces | Qué te indica |
|---|---|---|
| Tipo F o Schuko | Dos pines redondos y contacto de tierra lateral | Es la clavija habitual en la mayoría de enchufes domésticos españoles |
| Tipo C | Dos pines redondos más finos, sin toma de tierra | Se reserva para equipos ligeros o de doble aislamiento |
| Conductor verde y amarillo | Hilo de tierra | Protege al usuario y debe ir al borne específico |
| Conductor azul | Hilo neutro | Cierra el circuito de retorno |
| Conductor marrón, negro o gris | Hilo de fase | Es el que lleva la corriente activa hacia el aparato |
La lógica de colores en España es bastante estable: verde y amarillo para tierra, azul para neutro y marrón, negro o gris para fase. Eso no convierte el cable en algo “fácil” de tocar sin más, pero sí permite leerlo con criterio. Si el aparato es de clase I, la tierra no es opcional; si es de doble aislamiento, puede funcionar con dos conductores, pero eso debe venir definido por el propio equipo.
En la práctica, también conviene distinguir entre la clavija y el cable del aparato. Un enchufe tipo F con tierra no dice por sí solo cuánta carga soporta el cordón, y un cable limpio por fuera no garantiza que por dentro siga en buen estado. Cuando ya sabes identificarlo, el siguiente punto es entender por qué la sujeción mecánica pesa tanto como la conexión eléctrica.
La pieza que evita que un tirón rompa todo
Si tuviera que elegir una sola parte infravalorada, elegiría el prensacables. Es la pieza que sujeta la cubierta exterior y evita que un tirón se transmita a los bornes internos. Dicho de forma simple: protege la conexión de los esfuerzos que no deberían llegar nunca al cobre.
Un montaje correcto deja el cable firmemente retenido en la entrada de la clavija. Cuando esa sujeción falla, empiezan los problemas pequeños que luego se vuelven grandes: microcortes, calentamiento, olor a plástico, holgura o una clavija que se mueve más de la cuenta. Yo no me quedo tranquilo si el cable gira dentro de la carcasa o si la funda exterior está mordida en exceso.
Dónde suele aparecer la avería
- En la salida del cable, justo donde entra en la clavija.
- En los bornes, cuando el cable se ha tirado muchas veces desde el propio cordón.
- En la cubierta exterior, si ha quedado pellizcada por muebles, puertas o enrollados forzados.
- En el contacto de tierra, si el montaje se ha hecho deprisa y la conexión ha quedado floja.
Lee también: Cable L en casa - qué es y cómo identificar la fase
Qué haría yo en cuanto lo veo
Si el daño está solo en la clavija y el cable sigue sano, suele tener sentido sustituir la clavija por una nueva bien montada. Si el problema afecta al aislamiento general, al tramo flexible o al propio aparato, prefiero cambiar el conjunto o llevarlo a un profesional. Lo que no hago es tapar una rotura con cinta y seguir cargando el cable como si nada.
Cuando la mecánica ya está bien resuelta, el siguiente dato útil es la sección del cable, porque ahí se ve hasta dónde puede trabajar sin recalentarse. Y eso, en una casa, marca diferencias reales.
Qué te dice el grosor del cable
El grosor no es un detalle estético. A mayor sección, mayor capacidad para transportar corriente sin sobrecalentarse. Leroy Merlin maneja como referencia doméstica 1,5 mm² para iluminación, 2,5 mm² para enchufes generales, 4 mm² para lavadora o lavavajillas, 6 mm² para horno y vitrocerámica, y 10 mm² para cargas altas. Esa escala sirve muy bien para entender la instalación fija de la vivienda.| Uso habitual | Sección orientativa | Potencia aproximada | Lectura práctica |
|---|---|---|---|
| Iluminación | 1,5 mm² | Hasta 2.300 W | Suficiente para puntos de luz y circuitos ligeros |
| Enchufes generales | 2,5 mm² | Hasta 3.680 W | La base más habitual en vivienda |
| Lavadora y lavavajillas | 4 mm² | Hasta 4.600 W | Da margen frente a picos de consumo |
| Horno y vitrocerámica | 6 mm² | Hasta 5.750 W | Conviene circuito dedicado y bien dimensionado |
| Instalaciones de alto consumo | 10 mm² | Hasta 7.360 W | Se usa en líneas específicas de mayor exigencia |
Cuando la sección encaja con el uso, todavía queda revisar algo más prosaico y más útil que cualquier ficha técnica: el desgaste visible. Ahí es donde se detectan la mayoría de sustituciones que no deberían posponerse.
Señales de desgaste que no conviene ignorar
Hay averías que se anuncian solas. Si veo cualquiera de estas señales, no sigo usando el cable como si fuera una pieza neutra del mobiliario.
| Señal | Qué suele indicar | Qué haría yo |
|---|---|---|
| Plástico ennegrecido o con olor a quemado | Calentamiento excesivo o mal contacto | Desenchufar y sustituir la pieza afectada |
| Holgura en la clavija | Bornes flojos o carcasa fatigada | No seguir forzándola y revisar el montaje |
| Cable pelado en la salida | Pérdida de cubierta exterior | Cambiar clavija o conjunto completo según el alcance del daño |
| Cable rígido, endurecido o agrietado | Envejecimiento del aislamiento | Sustituirlo sin esperar a que aparezca una rotura |
| Se calienta al tacto con uso normal | Posible sobrecarga o contacto deficiente | Comprobar carga, clavija y toma de corriente |
| Saltan protecciones al enchufarlo | Corto, fuga o fallo interno | No insistir y revisar con un profesional |
La regla práctica es simple: si el daño está concentrado en la clavija y el resto del cable está sano, a veces basta con cambiar esa pieza; si el problema recorre el cordón o afecta al propio aparato, ya no compensa improvisar. En casa, una reparación parcial mal resuelta sale más cara que una sustitución limpia.
Con ese filtro, la última revisión antes de usarlo es muy corta, pero evita muchos disgustos. Yo me quedo con tres preguntas: ¿la clavija encaja bien?, ¿la tierra está donde debe?, ¿el cable trabaja sin tensión ni rozamiento? Si la respuesta es sí a las tres, el conjunto está mucho mejor planteado.
La revisión final que yo haría antes de usarlo en casa
- Comprobaría que la clavija corresponde al tipo de toma que hay en la vivienda.
- Verificaría que el conductor de tierra existe y está bien conectado si el aparato lo necesita.
- Miraría que la sección del cable no se queda corta para la potencia real del equipo.
- Confirmaría que el cordón no queda atrapado detrás de muebles, puertas o zócalos.
- Evitaría enrollarlo con fuerza o tirar de él para desconectarlo.
Si estás renovando una estancia o resolviendo pequeños cambios eléctricos en casa, merece la pena tratar este conjunto con el mismo criterio que cualquier otro elemento técnico de la reforma: lo que no se ve también condiciona el resultado. Un buen cable con enchufe no llama la atención, pero cuando está bien elegido y bien montado da seguridad, dura más y falla mucho menos.
