Una base de enchufe no se cambia a ciegas: primero hay que entender qué hace cada conductor y qué exige la instalación para trabajar con seguridad. La duda de como conectar tres cables a un enchufe se resuelve cuando separas bien fase, neutro y tierra, y cuando aceptas que en electricidad doméstica la precisión importa más que la prisa. Aquí explico cómo identificarlos, cómo se conectan en una base estándar y en qué situaciones yo me detendría antes de seguir.
Lo esencial para no equivocarte con fase, neutro y tierra
- La fase suele ir al borne L, el neutro al borne N y la tierra al símbolo de puesta a tierra.
- En España, lo habitual es encontrar fase marrón, negra o gris; neutro azul; y tierra verde/amarillo.
- Antes de tocar nada, corta la corriente y comprueba ausencia de tensión con un comprobador fiable.
- En una vivienda, las tomas de uso general suelen trabajar con 16 A y conductores de 2,5 mm² cuando la instalación está diseñada para ello.
- Si el enchufe está ennegrecido, la caja es demasiado justa o no hay tierra clara, no improvises.
- En reformas de cocina o baño, conviene decidir la posición del enchufe antes de cerrar revestimientos o piedra.
Qué hace cada cable y cómo reconocerlo
Yo no me fiaría nunca solo del color cuando la instalación es vieja o ha pasado por varias manos, pero en una vivienda estándar los códigos son bastante claros. La fase lleva la corriente hacia el punto de consumo, el neutro cierra el circuito y la tierra está ahí para desviar una fuga y proteger a las personas si algo falla.
| Conductor | Color habitual en España | Función | Borne normal |
|---|---|---|---|
| Fase | Marrón, negro o gris | Alimentación del circuito | L |
| Neutro | Azul | Retorno de la corriente | N |
| Tierra | Verde y amarillo | Protección frente a derivaciones | Símbolo de tierra |
En una base schuko convencional, la clavija puede entrar en ambos sentidos, pero yo sigo conectando cada conductor donde toca por orden y por coherencia de instalación. Esa disciplina evita confusiones si mañana se cambia el mecanismo o si alguien revisa el circuito después de una reforma.
Si encuentras colores que no encajan, cables recubiertos de suciedad o conductores sin código claro, no asumas nada. En ese punto, el color deja de ser una guía suficiente y necesitas comprobar de verdad qué hilo es cada uno.
Lo que reviso antes de abrir la caja
Antes de desmontar una base, corto el circuito en el cuadro y verifico que no hay tensión. Según el BOE, la tensión nominal habitual en vivienda es de 230 V entre fase y neutro, así que no basta con “creer” que está apagado: hay que confirmarlo. En una toma doméstica de uso general, lo normal es trabajar con mecanismos de 16 A y conductores de 2,5 mm² cuando la instalación está pensada para ello.
Yo preparo siempre lo básico antes de empezar:
- Comprobador de tensión o multímetro.
- Destornillador aislado.
- Pelacables.
- Base nueva compatible con la caja existente.
- Linterna, porque dentro de una caja empotrada se ve menos de lo que parece.
También me fijo en dos detalles que suelen pasarse por alto: la profundidad de la caja y el estado real del cable. Si la caja está demasiado justa o el aislamiento está endurecido, el montaje deja de ser limpio aunque los bornes parezcan correctos. Y si estás reformando una cocina o un baño con piedra natural, revestimientos gruesos o frentes de obra, conviene dejar la posición del enchufe definida antes de cerrar el paramento; moverlo después cuesta mucho más que pensarlo bien al principio.

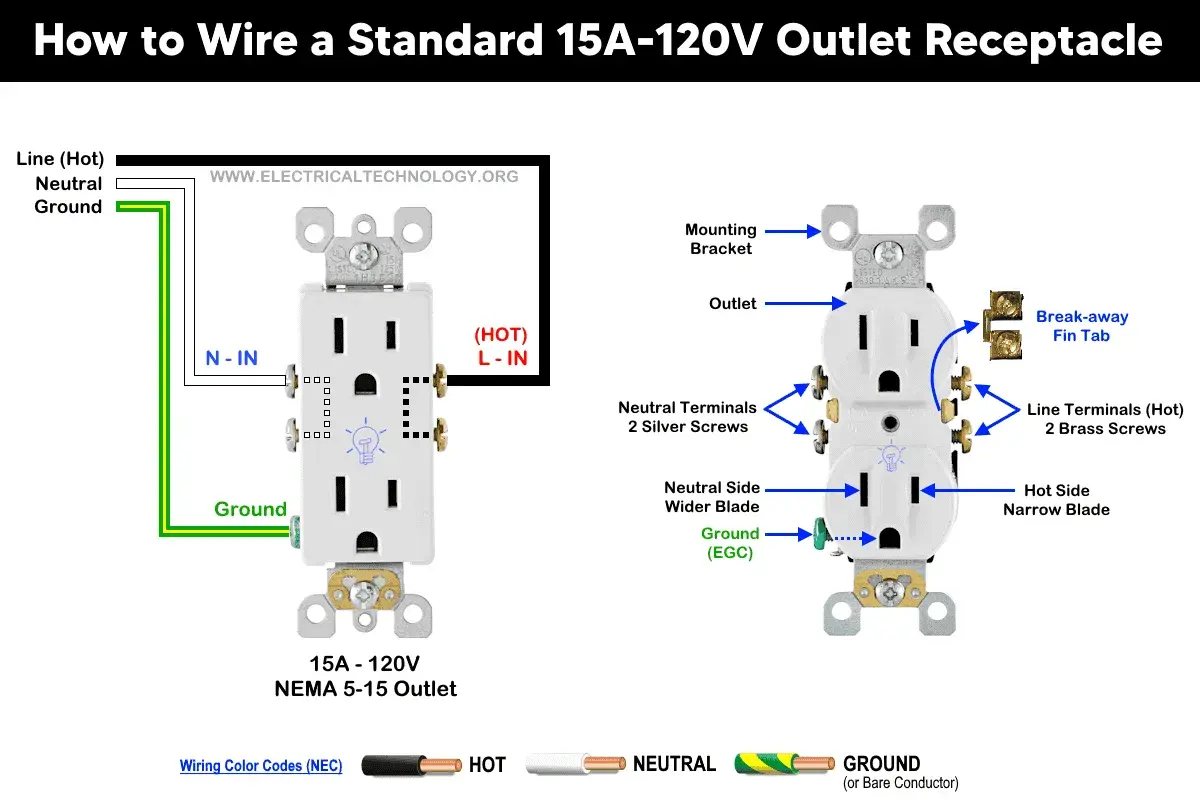

Cómo conectar los tres conductores en una base estándar
Una vez confirmada la ausencia de tensión, el trabajo se reduce a ordenar bien los conductores y respetar los bornes del mecanismo. Yo solo sigo adelante cuando la base tiene marcas claras o un esquema legible del fabricante.
- Retiro el marco y presento la base sin forzar los cables ni doblarlos en exceso.
- Compruebo que el cobre esté limpio y corto solo lo necesario para dejar un extremo sano.
- Pelo el aislamiento lo justo para que entre el conductor en el borne sin dejar cobre visible fuera.
- Conecto la fase en L, el neutro en N y la tierra en el borne identificado con el símbolo correspondiente.
- A prieto los bornes con firmeza, hago una pequeña prueba de tirón y reviso que no haya hebras sueltas.
- Coloco la base de nuevo, recupero la corriente y pruebo el enchufe con una carga pequeña antes de darlo por terminado.
Hay una regla que me parece más importante que cualquier truco: no metas dos cables en un borne salvo que el mecanismo lo permita expresamente. Algunas bases admiten paso de línea y otras no; si improvisas ahí, acabas con un falso contacto o con un punto de calentamiento que tarde o temprano da problemas.
Si la base que vas a montar tiene un esquema distinto, manda el propio fabricante. No merece la pena “aprender” un montaje mirando solo cómo estaba antes, porque un enchufe mal copiado puede quedar funcional hoy y defectuoso mañana.
Los fallos que más calor y falsos contactos provocan
Como recuerda la OCU, si el extremo del conductor está machacado, ennegrecido o con hebras abiertas, merece la pena sanearlo antes de volver a fijarlo; reutilizar un cobre castigado es una forma rápida de fabricar un mal contacto. En enchufes domésticos, esos detalles no son estéticos: afectan a la seguridad y a la vida útil de la instalación.
| Error | Qué puede provocar | Qué haría yo |
|---|---|---|
| Dejar cobre visible fuera del borne | Riesgo de contacto accidental y derivaciones | Recortar, pelar de nuevo y recolocar |
| Apretar poco los tornillos | Calentamiento, chispas o toma intermitente | Revisar el apriete y repetir la fijación |
| No conectar la tierra | Pérdida de protección frente a fallos de aislamiento | No dar por buena la instalación |
| Forzar cables en una caja muy estrecha | Conductores pellizcados o bornes mal asentados | Cambiar el mecanismo o la caja si hace falta |
| Reutilizar un enchufe quemado | Más temperatura y peor contacto con el tiempo | Sustituir la base completa |
El fallo más engañoso es el que no se ve al principio. Un enchufe puede funcionar, encender un aparato y aun así estar mal apretado por dentro. Si al tocarlo notas calor, si el plástico está deformado o si el olor a quemado aparece aunque sea leve, yo no lo dejaría “a ver si aguanta”.
Cuándo no me pondría a hacerlo por mi cuenta
Hay situaciones en las que la intervención ya no es un simple cambio de base y pasa a ser una reparación eléctrica seria. Yo pararía si encuentro cualquiera de estos casos:
- No hay conductor de tierra visible y la base antigua no deja claro cómo resolverlo.
- Los colores no coinciden con el estándar y no puedo verificar los hilos con seguridad.
- La caja está rota, hundida o tan justa que los cables quedan comprimidos.
- El enchufe o el aislamiento están ennegrecidos, derretidos o quebradizos.
- La instalación salta al reconectar o el diferencial actúa sin motivo claro.
- Tengo que abrir rozas, mover el punto o añadir una línea nueva.
- La zona es húmeda o está cerca de cocina, baño o lavado y no tengo claro el grado de protección que necesito.
Antes de cerrar la obra, deja previstos los puntos que de verdad vas a usar
En una reforma bien planteada, el mejor enchufe no es el más bonito, sino el que queda donde hace falta, con la caja correcta y sin tensiones extra en los cables. Si vas a instalar piedra natural, encimeras gruesas o revestimientos pesados, yo dejaría definidos los puntos de corriente antes de cerrar la superficie; rectificar después es más lento, más caro y deja peor resultado.
Mi regla práctica es sencilla: solo cierro la instalación cuando el conductor de tierra está bien sujeto, la fase y el neutro están donde corresponde, la caja admite el mecanismo sin aplastarlo y la base no presenta signos de calor ni de holgura. Si alguna de esas condiciones falla, no insisto: lo prudente es parar y traer a un profesional.
