Un doble interruptor Simon sirve para controlar dos circuitos de luz independientes desde un solo punto, y eso en una vivienda se agradece mucho más de lo que parece: baño con luz general y espejo, cocina con dos zonas, o un pasillo que quieres resolver sin complicarte. En este artículo te explico cómo leer ese esquema, qué cable va a cada borne, qué modelos de Simon encajan mejor y qué errores evito yo cuando la instalación va a quedar escondida bajo un revestimiento nuevo.
Las claves del cableado para no confundir el mecanismo
- Un interruptor doble controla dos cargas independientes desde un mismo punto de mando.
- La fase entra al mecanismo y salen dos retornos hacia las lámparas; el neutro no debe pasar por el interruptor.
- En Simon hay grupos de 2 interruptores pensados para dos circuitos de iluminación desde un solo mecanismo.
- Si quieres encender una misma luz desde dos sitios, lo correcto es un conmutador, no un interruptor doble.
- Antes de cerrar la pared, conviene dejar definidos altura, caja, recorridos y acabado final.
Qué resuelve realmente un interruptor doble
Yo separo esta consulta en una idea muy simple: no estás buscando “más potencia”, sino más independencia. Un interruptor doble permite encender y apagar dos puntos de luz distintos desde el mismo lugar, pero cada uno responde por su cuenta. Eso lo hace útil en baños, cocinas, salones con dos ambientes o zonas de paso donde no quieres depender de un único plafón central.La confusión habitual aparece cuando se mezcla este mecanismo con un conmutador. No hacen lo mismo. El doble interruptor corta dos circuitos; el conmutador mueve una misma luz desde dos puntos distintos. Si eliges mal, la instalación puede funcionar a medias o, peor aún, obligarte a rehacer el cableado después.
| Solución | Qué controla | Cuándo la usaría | Riesgo de confusión |
|---|---|---|---|
| Interruptor doble | Dos luces o dos cargas independientes | Baño, cocina, salón por zonas | Se confunde con un conmutador doble |
| Conmutador | Una luz desde dos puntos | Pasillo, escalera, dormitorio | Se compra cuando en realidad se necesita un interruptor doble |
| Interruptor bipolar | Corte de dos polos en una sola carga | Casos específicos de seguridad o equipos concretos | No sirve para gobernar dos luces independientes |
Si el objetivo es reparar o renovar una instalación doméstica, esta distinción me parece la más importante de todas. En cuanto la tienes clara, el recorrido del cableado deja de ser un misterio y pasa a ser una cuestión de orden.
Cómo leer el cableado típico sin perderse
En una instalación doméstica habitual, el doble interruptor recibe la fase y envía dos retornos, uno para cada punto de luz. El neutro, en cambio, va directo a las lámparas desde la caja de registro; no atraviesa el mecanismo. Esa es la base que conviene grabarse antes de tocar nada.
Como explica la documentación técnica de Simon, sus grupos de 2 interruptores unipolares de la serie 75 trabajan a 10 AX y 250 V~, admiten conductores de 1,5 a 2,5 mm² y un pelado de 11 mm. Ese dato importa porque no todo mecanismo acepta el mismo tipo de conductor ni el mismo estilo de conexión.
| Elemento | Función | Color habitual | Dónde termina |
|---|---|---|---|
| Fase | Alimenta el mecanismo | Negro o marrón | En el borne común del interruptor |
| Retorno 1 | Lleva corriente a la primera lámpara | Gris o marrón | Salida 1 del mecanismo y lámpara 1 |
| Retorno 2 | Lleva corriente a la segunda lámpara | Gris o marrón | Salida 2 del mecanismo y lámpara 2 |
| Neutro | Cierra el circuito en la luminaria | Azul | Caja de registro y bornes de las lámparas |
| Tierra | Protección adicional | Verde y amarillo | Luminarias y caja de registro si procede |
Yo suelo revisar dos veces la caja de registro antes de conectar nada: primero identifico cuál es la fase real y después confirmo los dos retornos. Cuando el cableado está antiguo o los colores no respetan el código actual, no me fio de la memoria ni de la intuición; me fio de la verificación. Esa disciplina ahorra errores y también explica por qué un esquema bien leído se monta mucho antes de lo que parece.
Qué modelos de Simon encajan mejor
La serie importa más de lo que mucha gente cree. No solo por estética, sino por compatibilidad de mecanismo, soporte, marco y tipo de embornamiento. Simon tiene gamas pensadas para instalaciones limpias y rápidas, y eso se nota especialmente cuando estás sustituyendo una pieza existente y no quieres abrir más obra de la necesaria.
| Serie o solución | Qué destaca | Cuándo la prefiero |
|---|---|---|
| Simon 75 | Grupo de 2 interruptores unipolares, embornamiento rápido, 10 AX y 250 V~ | Reformas donde quiero montaje ágil y compatibilidad amplia |
| Simon 82 y compatibles | Buenas opciones de acabado y continuidad estética | Cuando el objetivo es renovar sin romper la coherencia visual de la estancia |
| Simon 31, 27, 28 y 44 | Familias con esquemas técnicos propios y soluciones muy extendidas | Reposiciones o instalaciones ya existentes de esa gama |
| Conmutador doble | Sirve para otro tipo de mando, no para dos luces independientes desde un punto | Solo si la instalación pide control desde varios lugares |
La propia web de Simon remarca que algunos grupos de 2 interruptores están diseñados para el corte y cierre independiente de dos circuitos desde un único mecanismo, y eso marca la diferencia práctica. Si el soporte o la tecla no encajan con la serie que ya tienes, la instalación deja de ser un simple cambio de mecanismo y pasa a ser una sustitución más amplia. Por eso, antes de comprar, yo siempre reviso la serie exacta y no solo la foto del producto.
Cómo montarlo paso a paso
Como explica Leroy Merlin en su guía de instalación, el punto de partida es una caja de registro desde la que salen los recorridos hacia las lámparas. Ese planteamiento es el correcto también en una instalación Simon: orden primero, conexión después.
- Corta la corriente en el cuadro general y comprueba que no hay tensión en la línea de trabajo.
- Abre la caja de registro y localiza la fase, los dos retornos, el neutro y la tierra si la instalación la necesita.
- Lleva el cable de fase hasta el borne común del doble interruptor.
- Conecta cada retorno a una salida distinta del mecanismo.
- Deja el neutro empalmado en la caja de registro y llévalo directamente a cada lámpara.
- Conecta la tierra a los puntos de luz que la requieran.

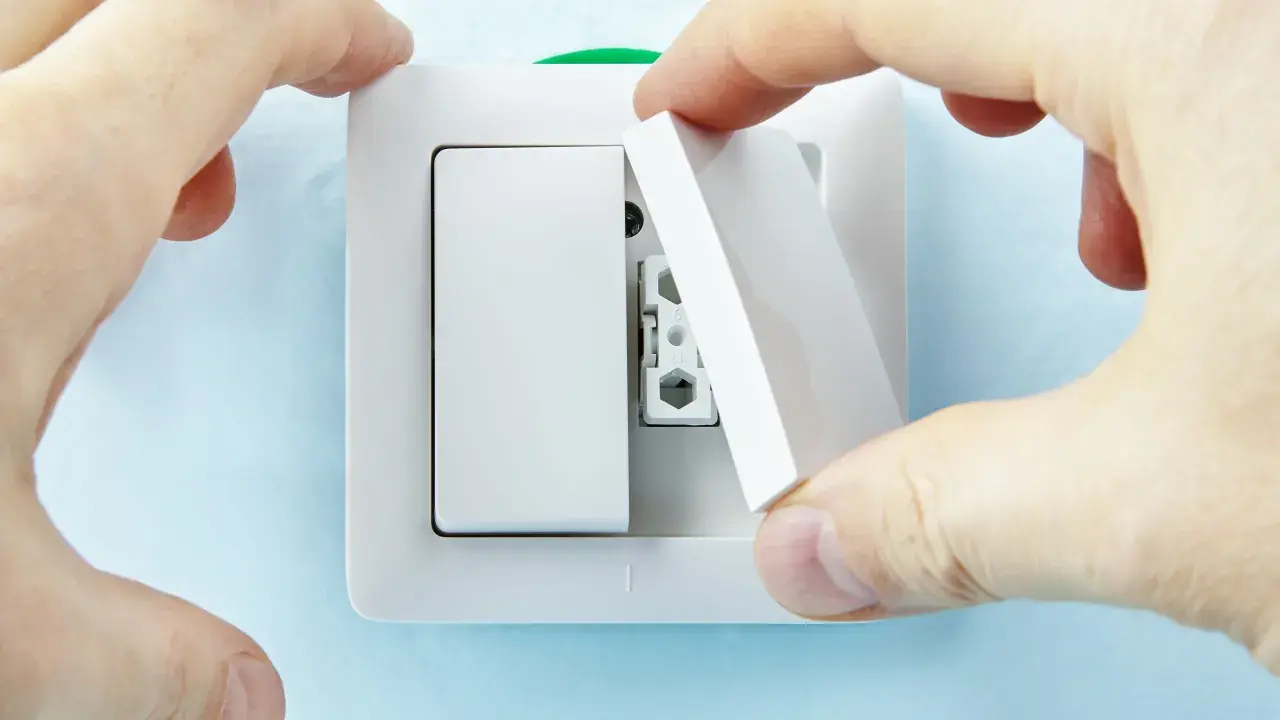

- Introduce el mecanismo en el cajetín, ajusta los tornillos o el sistema de embornamiento y coloca marco y tecla.
- Restablece la corriente y prueba cada tecla por separado.
Si el mecanismo es de conexión rápida, yo respeto siempre la longitud de pelado que pide el fabricante. En los modelos de Simon que he visto para esta función, esa referencia de 11 mm no es decorativa: si dejas poco cobre, la pinza no agarra bien; si dejas demasiado, puedes forzar el alojamiento o dejar hilos fuera. En un trabajo limpio, ese detalle se nota más que cualquier otra cosa.
Y si la instalación es vieja, con aluminio o con empalmes que ya no inspiran confianza, aquí sí me paro. No por prudencia excesiva, sino porque el ahorro aparente dura poco cuando una conexión mala te obliga a abrir de nuevo la pared.
Los fallos que más veo en este tipo de montaje
La mayoría de los problemas no vienen del mecanismo, sino de una lectura equivocada del esquema. Cuando el montaje se complica, casi siempre hay un error previo de identificación, de compatibilidad o de apriete.
- Confundir un interruptor doble con un conmutador.
- No cortar la corriente antes de tocar los conductores.
- Meter el neutro en el mecanismo cuando no debe pasar por ahí.
- Dejar tornillos flojos o bornes mal apretados.
- Cortar los cables demasiado justos y dejar el conjunto forzado dentro del cajetín.
- Montar el mecanismo sin comprobar antes qué color cumple realmente la función de fase o retorno.
- Usar un modelo que no corresponde a la serie o al soporte que ya está empotrado.
La documentación de Simon insiste en un punto que yo comparto por experiencia: si el cableado es de aluminio, mejor no improvisar. En ese caso, o en cualquier instalación que presente dudas serias, lo razonable es llamar a un electricista. El error en electricidad no suele dar segundas oportunidades, y un falso contacto puede tardar poco en convertirse en un problema real.
Cuando ya has detectado el fallo, la solución suele ser más sencilla de lo que parecía; lo difícil era llegar hasta ahí sin mezclar funciones que no debían mezclarse.
Si la pared va a llevar piedra o un revestimiento nuevo, deja esto previsto
Aquí es donde una reforma bien pensada marca la diferencia. Si vas a rematar la estancia con piedra natural, porcelánico de gran formato o un revestimiento grueso, yo dejaría resuelto el esquema eléctrico antes de cerrar el paramento. Perforar una placa ya instalada siempre es peor que prever la caja con antelación, sobre todo cuando el acabado no perdona un segundo intento.
En baños y cocinas, el orden de trabajo importa más que la pieza que se compra. Primero se define la altura real del mecanismo, medida desde el suelo ya terminado; después se ajusta la profundidad del cajetín y, solo al final, se remata el revestimiento. Si la pared lleva piedra natural, además, conviene pensar en el peso visual del conjunto, la alineación con juntas y la distancia a esquinas o zonas húmedas.
- Marca la altura pensando en el suelo acabado, no en la obra en bruto.
- Comprueba que la caja no quede demasiado hundida cuando añadas el espesor del revestimiento.
- Deja acceso a la caja de registro sin esconderla detrás de elementos fijos.
- No taladres la piedra o el porcelánico sin saber exactamente dónde termina el mecanismo.
- Si planeas una futura domótica, deja espacio suficiente para una posible sustitución por otro sistema.
Yo aquí suelo ser muy práctico: una buena instalación eléctrica no se celebra, simplemente desaparece porque funciona y no estorba al acabado. Y justo eso es lo que conviene en una reforma donde el revestimiento pesa tanto como la parte técnica.
Lo que yo dejaría cerrado antes de tapar la instalación
Antes de dar la obra por terminada, reviso tres cosas: que cada tecla encienda su circuito correcto, que la caja de registro quede ordenada y que el mecanismo entre sin forzar cables. También hago fotos del interior de la caja antes de cerrarla; no para archivarlas por costumbre, sino porque ayudan muchísimo si dentro de unos años hay que cambiar la tecla, revisar un empalme o sustituir la serie completa.
Si vas a comprar el mecanismo aún sin haber terminado la reforma, el consejo es simple: elige primero la función y después el acabado. En un doble interruptor Simon, la estética importa, pero la compatibilidad y la forma de conexión importan más. Si dejas resueltos esos dos puntos, el resto del montaje suele ser directo, limpio y fácil de mantener.
Y si en algún momento dudas entre conservar lo que hay o rehacer parte del circuito, yo me quedo con la opción que te permita cerrar la pared con seguridad y sin improvisaciones, porque en una reforma bien ejecutada eso vale más que cualquier atajo.
