Un mecanismo con bornes L1, P1, L2 y P2 suele generar dudas porque no se interpreta igual que un interruptor simple. La diferencia importa: de ella depende si estás cortando un solo conductor o si de verdad dejas el circuito aislado por completo. Aquí explico cómo leer esa serigrafía, cómo se cablea con criterio y en qué se diferencia de un unipolar o de un conmutador en una reforma doméstica.
Lo esencial antes de tocar los bornes
- L1/P1 y L2/P2 suelen señalar dos polos que trabajan a la vez, no cuatro cables independientes.
- En un bipolar, la idea es cortar fase y neutro simultáneamente cuando el mecanismo está pensado para ese uso.
- La serigrafía puede variar según la marca, así que el esquema impreso manda más que la costumbre.
- Antes de instalar, corta la tensión y comprueba ausencia de corriente con un comprobador.
- En vivienda, son habituales mecanismos de 10 AX o 16 AX y conductores de 1,5 a 2,5 mm², pero siempre según el modelo.
- Si no identificas con seguridad los conductores, lo prudente es parar y llamar a un electricista.
Qué indican los bornes L1, P1, L2 y P2
Yo leo esa marcación como dos parejas de bornes que actúan en paralelo. La primera pareja corresponde a un polo y la segunda al otro; cuando accionas el mecanismo, ambos se abren o se cierran al mismo tiempo. En la práctica, eso permite cortar dos conductores del mismo circuito con un único gesto, algo muy útil cuando buscas un aislamiento más claro que en un interruptor convencional.
La confusión más común es pensar que L1 y P1, o L2 y P2, son terminales “decorativos” o intercambiables sin más. No lo son. Aunque la nomenclatura puede variar, el fabricante suele separar el mecanismo en dos rutas eléctricas y cada una debe respetarse como un bloque. Si además el modelo incorpora piloto luminoso, puede aparecer un borne auxiliar que no forma parte del corte principal.
| Borne | Lectura práctica | Qué reviso yo |
|---|---|---|
| L1 / P1 | Primer polo del mecanismo | Que los conductores de ese polo no se mezclen con los del segundo par |
| L2 / P2 | Segundo polo del mecanismo | Que abra y cierre a la vez que el primero |
| Borne auxiliar | Piloto o señalización | Que no se confunda con el corte principal |
En otras palabras: no empieces por “meter cables”, sino por entender qué hace cada par. Con esa lectura clara, el siguiente paso es ver cómo se lleva a la práctica en una caja real.

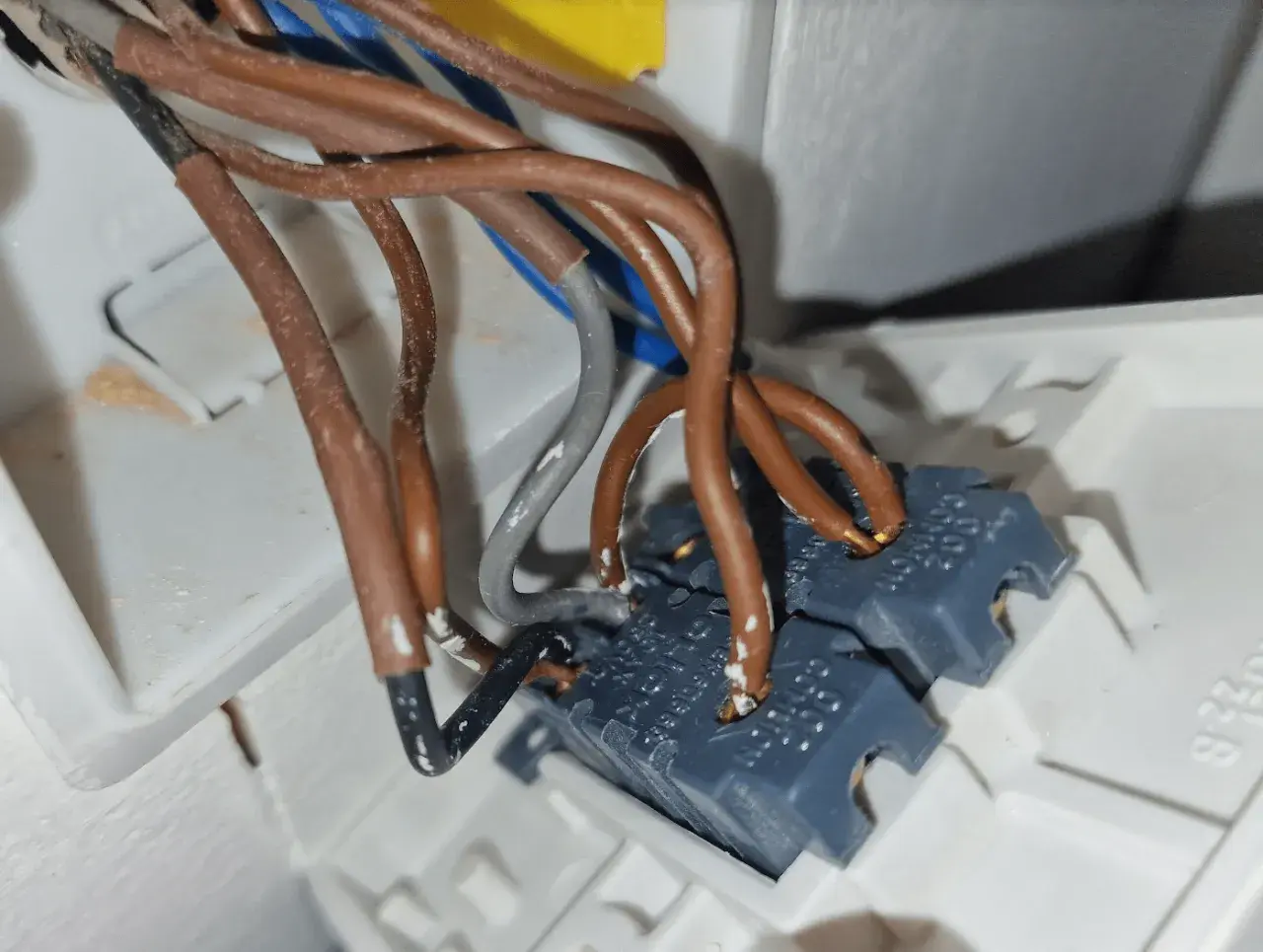

Cómo se conecta paso a paso un bipolar
Antes de manipular nada, yo corto el general del cuadro y verifico que no haya tensión. Como recuerda OCU, el marrón, negro o gris suele ser fase, el azul es neutro y el verde-amarillo es tierra, pero en una vivienda antigua no me fío solo del color: siempre compruebo con un buscapolos o un multímetro.
- Corta la alimentación desde el cuadro y confirma que el circuito está sin tensión.
- Retira la tecla y el marco para acceder al mecanismo.
- Identifica qué conductores pertenecen al mismo circuito y cuáles van a quedar bajo el corte del interruptor.
- Coloca cada conductor en la pareja de bornes que indique el esquema del fabricante, sin mezclar polos.
- Respeta la sección admitida y el pelado recomendado; en mecanismos actuales es habitual trabajar con 1,5 a 2,5 mm² y longitudes de pelado de 11 a 13 mm, según el modelo.
- Aprieta bien los bornes, comprueba que no queda cobre visible y vuelve a montar el conjunto.
- Haz una prueba de encendido y apagado antes de cerrar del todo el frente.
Hay un detalle que me parece decisivo: si el mecanismo está pensado para corte bipolar, no lo conviertas en un montaje improvisado. Es decir, no uses una pareja como si fuera un interruptor cualquiera y dejes la otra “porque sobra”. Si el esquema del fabricante dice que ese modelo corta dos conductores, esa es la lógica que debe seguir el cableado.
En mecanismos de gama residencial actual, como ocurre en la familia Simon 75, se ven con frecuencia valores de 10 AX en unipolares y 16 AX en bipolares; esa diferencia no es solo un número comercial, sino una pista de que el aparato está pensado para comportarse de forma distinta. Con esa base, merece la pena comparar el bipolar con el resto de soluciones habituales.
En qué se diferencia de un unipolar y de un conmutador
La diferencia funcional es la que más errores evita. Un unipolar abre un solo conductor, un bipolar abre dos a la vez y un conmutador está pensado para gobernar una luz desde dos puntos. Si mezclas esos conceptos, el resultado suele ser un circuito que funciona mal o que no ofrece el nivel de aislamiento que esperabas.
| Tipo | Qué hace | Uso más común | Error típico |
|---|---|---|---|
| Unipolar | Corta solo la fase | Una luz desde un único punto | Creer que deja el circuito completamente aislado |
| Bipolar | Corta fase y neutro al mismo tiempo | Puntos donde interesa más aislamiento o desconexión total | Cablearlo como si fuera un conmutador |
| Conmutador | Permite controlar la luz desde dos puntos | Pasillos, escaleras, dormitorios | Esperar que corte dos conductores a la vez |
Yo no usaría un bipolar para resolver una escalera ni un conmutador para aislar un circuito que quieres dejar realmente fuera de servicio. Son soluciones distintas para problemas distintos. En una reforma, esa distinción ahorra tiempo, pero sobre todo evita abrir otra vez la caja cuando ya has cerrado la pared.
Y aquí aparece la parte menos vistosa pero más importante: los fallos de montaje no suelen venir por el mecanismo en sí, sino por saltarse el orden lógico de la instalación.
Errores que más complican la instalación
Los problemas más repetidos son muy parecidos entre una vivienda nueva y una reforma antigua. Cambia el acabado, cambia la caja, pero el patrón de error se repite:
- Confundir un bipolar con un conmutador y cablearlo como si controlara dos puntos de luz.
- Mezclar conductores de distintos polos porque la serigrafía se interpreta deprisa.
- No cortar la tensión ni comprobar ausencia de corriente antes de tocar el mecanismo.
- Dejar demasiado cobre fuera del borne o pelar menos de lo que pide el fabricante.
- Forzar el mecanismo en una caja poco profunda, sobre todo cuando la reforma ha reducido el espacio disponible.
- Ignorar el borne auxiliar en modelos con piloto y terminar con una luz testigo que no funciona o altera el esquema.
- Dar por hecho que todos los modelos usan la misma nomenclatura, cuando en realidad cada serie puede matizarla.
En obra, yo suelo detectar estos fallos por señales muy simples: una tecla que no vuelve limpia, un piloto que queda encendido cuando no debe, un marco que no asienta o un circuito que parece funcionar pero no corta con suficiente claridad. Si eso ocurre, no merece la pena “forzarlo un poco más”; casi siempre conviene rehacer la conexión con calma.
Cuando ya has evitado estos errores, la pregunta siguiente es muy práctica: ¿en qué casos merece la pena elegir este mecanismo y no otro?
Cuándo elegir este mecanismo en una reforma del hogar
Yo lo elegiría cuando busco una desconexión más completa que la de un unipolar y cuando el uso del punto de luz o del pequeño equipo justifica ese nivel de corte. También tiene sentido en estancias donde quieres una sensación de seguridad extra al aislar el circuito: cocina, baño, lavadero, garaje o una zona técnica que se usa de forma puntual.
En cambio, si solo necesitas encender y apagar una lámpara desde un punto, el bipolar puede ser innecesario. Y si lo que quieres es controlar la misma luz desde dos ubicaciones, entonces el camino correcto es el conmutador. Yo prefiero no sobrecargar el proyecto con mecanismos “más serios” si no aportan una ventaja real.
En reformas con acabados delicados, como piedra natural, cerámica de gran formato o panelados muy visibles, también miro otra cosa: la integración física. Un buen mecanismo no solo debe cablearse bien; debe quedar enrasado, sin tensión mecánica y con un marco que no pelee con el revestimiento. Ahí una decisión pequeña cambia mucho el acabado.
- Si el punto va a quedar visible, prioriza un mecanismo estable y un marco limpio.
- Si la pared tiene poca profundidad útil, comprueba que la caja admite el cuerpo del mecanismo y los conductores.
- Si el acabado es caro o difícil de reabrir, revisa el esquema antes de cerrar el paramento.
- Si el circuito es simple, no añadas complejidad que luego te obligue a mantener bornes o pilotos que no necesitas.
Esa combinación de función y estética es la que mejor funciona en una reforma seria: no solo que opere bien, sino que no obligue a volver atrás por un detalle que se podía haber previsto antes.
El detalle que más se nota cuando la pared lleva piedra natural
Cuando la instalación va sobre piedra natural, mármol o un revestimiento grueso, yo reviso el cierre con más atención que en una pared pintada. La piedra no perdona una caja mal alineada ni un mecanismo que quede forzado hacia un lado. Si el conjunto no asienta plano, el defecto se ve enseguida y además acaba castigando los bornes con el tiempo.
Mi checklist final es sencillo y funciona:
- La caja tiene la profundidad suficiente para el mecanismo y los conductores.
- No queda cobre visible fuera de los bornes.
- La tecla acciona con suavidad y vuelve limpia.
- El marco apoya plano sobre el revestimiento, sin tensiones.
- El circuito se prueba varias veces antes de darlo por terminado.
Si dejas resuelta esa parte, el esquema L1, P1, L2 y P2 deja de parecer un código raro y pasa a ser lo que realmente es: una forma ordenada de cortar dos conductores con seguridad y de cerrar una reforma con mejor acabado.
