Instalar un sensor de movimiento con interruptor sin errores

Antes de abrir la caja, decide qué papel tendrá el interruptor

Yo separo siempre este trabajo en dos preguntas: qué quieres que haga el interruptor y qué quieres que haga el sensor. No es lo mismo usar el interruptor solo como corte general que querer encender la luz de forma manual y dejar que el detector la apague después.

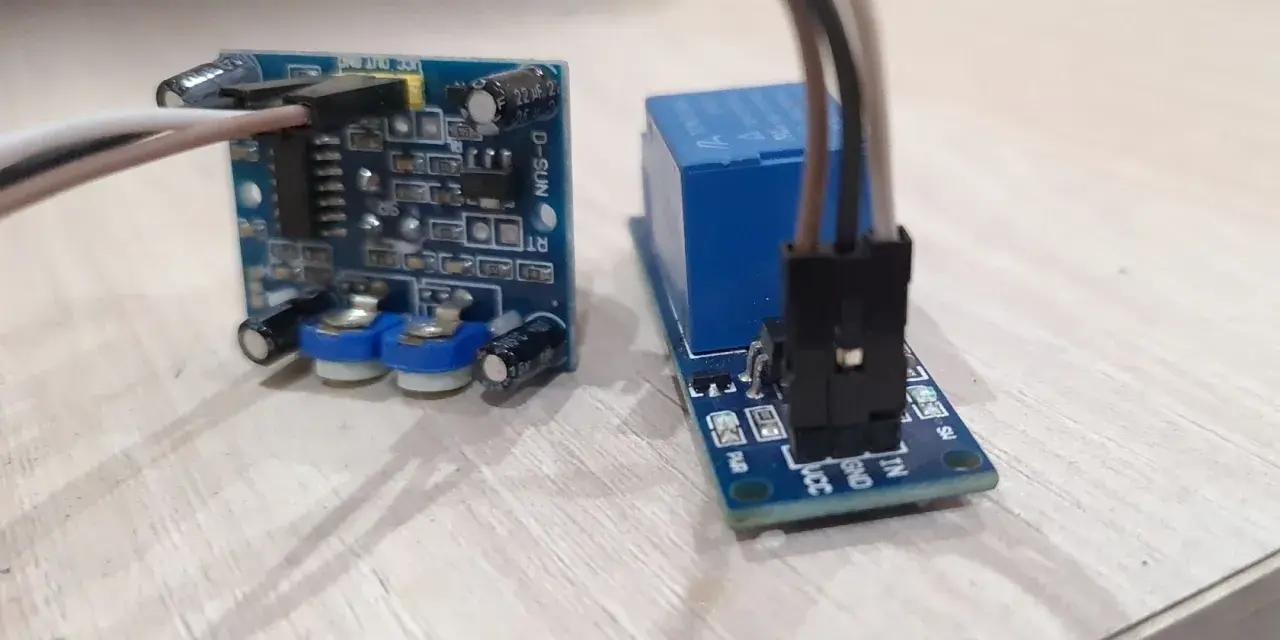

Además, no todos los modelos permiten ese comportamiento. Un sensor PIR convencional detecta movimiento por infrarrojos pasivos, es decir, registra cambios de calor en su campo de visión, pero eso no significa que tenga un mando manual integrado. Si el objetivo es combinar confort y control, conviene elegir el equipo antes de empezar a cablear.

Si lo que buscas es un control manual de verdad, yo no forzaría un sensor estándar a hacer algo que no soporta. En ese caso, elige un modelo preparado para encendido manual y apagado automático o uno con modo de ausencia/presencia. Cuando esa decisión está clara, la instalación deja de ser un puzzle y pasa a ser un trabajo ordenado.

Materiales y comprobaciones previas que evitan sorpresas

Antes de meter destornillador, reúne lo justo y comprueba que el espacio te lo permite. Un sensor de movimiento barato puede rondar entre 8 y 15 euros en el mercado español, mientras que los modelos de techo o con más ajustes suelen subir bastante más. Yo no compraría por precio, sino por compatibilidad con la lámpara y por el tipo de control que necesitas.

• Sensor compatible con LED, fluorescencia o la carga real que vas a controlar.
• Interruptor o pulsador, según el esquema que quieras montar.
• Tester o multímetro para verificar que no queda tensión.
• Destornilladores aislados, pelacables y regletas o conectores rápidos tipo Wago.
• Caja de empotrar o superficie con espacio suficiente para alojar el cableado.
• Grado de protección IP adecuado si vas a colocarlo en exterior, garaje abierto o zona húmeda.

Hay tres comprobaciones que para mí son obligatorias. La primera es si tienes neutro en la caja donde va el sensor; muchos modelos de tres hilos lo necesitan y en viviendas antiguas no siempre está presente en el punto del interruptor. La segunda es la carga de la lámpara: algunos sensores no llevan bien ciertos LED de baja potencia o drivers de mala calidad. La tercera es el espacio físico; si la caja está muy llena, el montaje se complica y aumentan los falsos contactos.

Si vas a integrar el equipo en una reforma más cuidada, por ejemplo en un recibidor con piedra natural o en una escalera de acabado mineral, el conjunto se nota mucho más cuando el sensor queda discreto y bien orientado. La parte estética importa menos que la compatibilidad, pero no la despreciaría si la instalación va a quedar a la vista.

Cómo hacer la conexión paso a paso

Apaga la corriente en el cuadro del circuito de iluminación y no te fíes de la posición del interruptor. Después, comprueba con un tester que no hay tensión en los cables antes de tocar nada. Esta es la parte menos vistosa, pero también la que evita errores serios.

1. Abre la caja o el punto de luz donde vas a trabajar y localiza los conductores: fase, neutro y retorno hacia la lámpara.
2. Decide el esquema. Si el interruptor solo va a cortar la alimentación, el recorrido típico es fase de entrada al interruptor, salida del interruptor al borne L del sensor, neutro directo al borne N y salida del sensor hacia la lámpara por el borne de carga o L'.
3. Si quieres control manual real, no improvises. Usa un sensor que admita ese modo y sigue su diagrama exacto; en esos equipos el interruptor no siempre va “en serie” como en un esquema clásico.
4. Conecta los conductores con regletas adecuadas o conectores rápidos bien dimensionados. El retorno es simplemente el cable que lleva la fase conmutada hasta la lámpara.
5. Fija el sensor en su posición. En modelos de techo, 2,5 m suele ser una referencia muy útil; en montajes empotrados, algunos fabricantes trabajan con orificios de 65 mm y profundidad suficiente para alojar el cuerpo del detector.
6. Cierra la caja, restaura la corriente y haz la primera prueba sin la tapa completamente colocada, por si necesitas corregir orientación o cableado.
7. Comprueba que el interruptor hace exactamente lo que querías: cortar toda la línea, dejar la luz fija o convivir con el automático.

Si el sensor tarda unos segundos en reaccionar al encenderse por primera vez, no es raro. Muchos modelos necesitan un pequeño tiempo de inicialización antes de entrar en funcionamiento normal. Yo aprovecho ese momento para revisar que la lámpara no parpadea y que el relé no está disparando por un mal contacto.

Los ajustes que de verdad marcan la diferencia

Una instalación puede estar bien cableada y, aun así, comportarse mal por culpa de la regulación. Aquí es donde se gana o se pierde la comodidad. Yo suelo ajustar primero el tiempo, luego el nivel de luz y, por último, la sensibilidad.

En sensores PIR, el movimiento que cruza el área de detección suele registrarse mejor que el que va directamente hacia el aparato. Por eso, en un pasillo largo o una escalera, yo prefiero una colocación que “lea” el paso lateral y no solo el avance frontal. También ayuda mucho no poner el detector demasiado cerca de una fuente de calor o de una superficie muy reflectante.

Si el modelo incluye célula crepuscular, úsala. Esa función evita que la luz se encienda cuando todavía hay claridad suficiente y, en zonas con ventanas o patios, marca una diferencia real en consumo y confort. La transición hacia un uso fiable depende más de estos pequeños ajustes que de comprar un sensor más caro.

Los fallos que veo una y otra vez

La mayoría de problemas no vienen del sensor, sino del planteamiento. Cuando una instalación falla, casi siempre hay una de estas causas detrás:

• No hay neutro disponible donde se quiere montar el sensor y el modelo elegido lo necesita.
• El interruptor está en la posición equivocada y termina dejando el sensor sin alimentación o anulando el control manual.
• El detector apunta a una fuente de calor, a una ventana soleada o a un objeto que cambia de temperatura de forma brusca.
• La lámpara LED no es compatible y aparecen parpadeos, encendidos débiles o apagados prematuros.
• Hay dos sensores demasiado cerca y se pisan entre ellos; en algunos equipos, dejar alrededor de 6 m entre detectores ayuda a evitar disparos cruzados.
• Falta el grado IP adecuado en exterior o en zonas con humedad salpicada.

En una escalera con piedra natural o en un recibidor con acabado pulido, también he visto falsos disparos por reflejos de luz y cambios bruscos de contraste. No es que el sensor “sea malo”; muchas veces está mal ubicado. Yo prefiero corregir la orientación antes que subir la sensibilidad sin criterio, porque eso suele empeorar la situación.

Si el circuito pertenece a un baño, una ducha o una zona especialmente delicada, aquí ya no me la jugaría con supuestos. En España, el Reglamento Electrotécnico de Baja Tensión y sus prescripciones hacen que haya espacios donde conviene trabajar con mucha más cautela y, si hace falta, dejarlo en manos de un instalador autorizado.

Qué solución encaja mejor según la estancia

No todas las habitaciones piden el mismo montaje. Un mismo sensor puede funcionar perfecto en un garaje y resultar incómodo en un dormitorio. Yo lo decidiría así:

En reformas donde se buscan espacios limpios y discretos, este detalle cambia bastante la experiencia diaria. Un sensor bien colocado en una escalera, junto a un acabado de piedra o un pavimento resistente, mejora el uso sin alterar la estética. Yo no lo trataría como un accesorio menor, porque en zonas de paso es de las piezas que más se notan a diario.

La decisión final depende de tres cosas: cuánto control manual necesitas, si tienes neutro en el punto de instalación y en qué ambiente va a trabajar el detector. Si respondes bien a esas tres preguntas, la mitad del trabajo ya está resuelta.

Lo que yo revisaría antes de dar la instalación por terminada

Antes de cerrar la tapa y olvidarte del asunto, haz una prueba completa: entra en la zona, comprueba que el sensor detecta, espera el tiempo programado y verifica que el apagado se produce como esperabas. Después prueba el interruptor en todas sus posiciones, porque ahí es donde suelen aparecer los despistes de cableado.

• Comprueba que la luz no se enciende con claridad suficiente si has ajustado bien el lux.
• Verifica que el tiempo de retardo no te obliga a mover el brazo cada poco.
• Guarda una nota con la posición inicial de tiempo, lux y sensibilidad.
• Si el sensor o la caja quedan demasiado justos, no fuerces el montaje.

Si faltan neutro, tierra o espacio real en la caja, yo pararía ahí y llamaría a un profesional. Un sensor bien elegido y bien calibrado dura años; una conexión improvisada suele durar hasta el primer problema. Y en una reforma doméstica, esa diferencia se nota mucho más de lo que parece.
